Como funciona a usinagem de coletores hidráulicos?

Resumo

Usinagem de coletor hidráulicoé um processo de fabricação crítico usado para produzir blocos de controle de fluido compactos e de alta precisão para sistemas hidráulicos. Esses componentes determinam a eficiência, segurança e confiabilidade de circuitos hidráulicos complexos usados ​​em máquinas de construção, automação industrial, sistemas aeroespaciais e equipamentos de energia. Este artigo explica como funciona a usinagem de coletores hidráulicos, principais desafios, considerações sobre materiais, técnicas de usinagem, métodos de controle de qualidade e como os fabricantes profissionais garantem desempenho de longo prazo e operação sem vazamentos.

Índice

• 1. Introdução à usinagem de coletores hidráulicos
• 2. Como funciona o processo de usinagem
• 3. Principais desafios de fabricação
• 4. Materiais Utilizados na Usinagem de Manifolds
• 5. Requisitos de precisão e tolerância
• 6. Visão Geral das Técnicas de Usinagem
• 7. Controle e testes de qualidade
• 8. Aplicações Industriais
• 9. Suporte de fabricação profissional da Difon
• 10. Perguntas frequentes

1. Introdução à usinagem de coletores hidráulicos

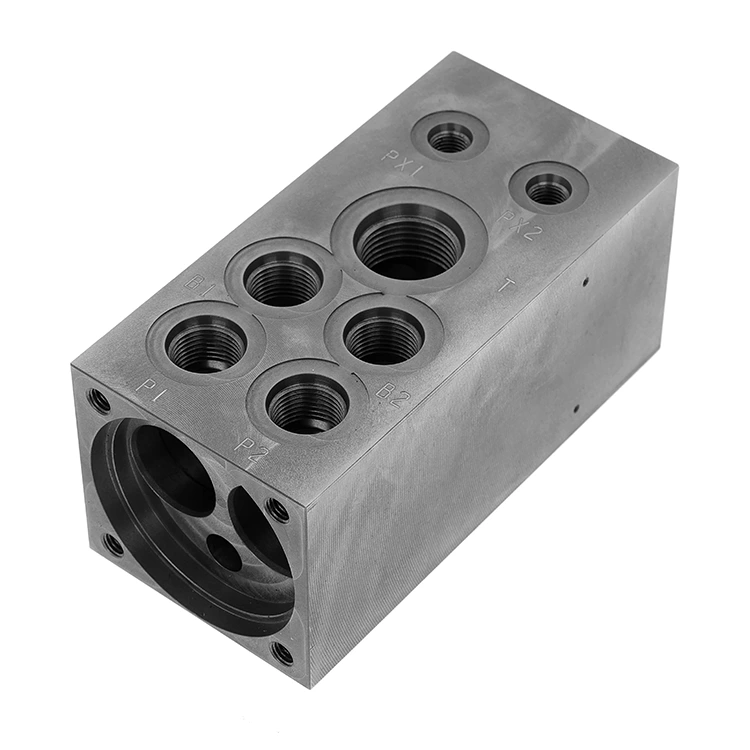

Os coletores hidráulicos são blocos projetados que direcionam o fluxo de fluido entre bombas, válvulas, atuadores e reservatórios em sistemas hidráulicos. Em vez de usar múltiplas mangueiras e conexões, os manifolds integram canais dentro de um único bloco sólido. Isto reduz os pontos de vazamento, melhora a compactação do sistema e aumenta a confiabilidade.

A usinagem de coletor hidráulico refere-se ao processo preciso de fabricação CNC que cria canais de fluxo interno, portas de válvula e superfícies de vedação dentro de um bloco de metal. A precisão deste processo afeta diretamente o desempenho e a segurança do sistema.

2. Como funciona o processo de usinagem

A usinagem de coletores hidráulicos envolve diversas etapas altamente controladas. Cada etapa requer engenharia de precisão e equipamentos CNC avançados.

1. Design e Engenharia– Os esquemas hidráulicos são convertidos em modelos CAD 3D que definem caminhos de fluxo, portas e superfícies de montagem.
2. Preparação de Materiais– Blocos de alumínio, aço ou aço inoxidável de alta resistência são selecionados e cortados no tamanho certo.
3. Programação CNC– Os caminhos da ferramenta são gerados usando software CAM para garantir perfuração e fresamento precisos.
4. Perfuração Profunda– Canais de fluxo interno são criados usando técnicas de perfuração especializadas.
5. Fresagem e Portabilidade– As cavidades das válvulas, as portas roscadas e as interfaces de montagem são usinadas.
6. Rebarbação e Limpeza– As passagens internas são limpas para remover cavacos e evitar contaminação.

Cada estágio deve ser rigorosamente controlado para garantir a eficiência do fluido e evitar perda de pressão ou vazamento.

3. Principais desafios de fabricação

A usinagem de coletores hidráulicos é altamente complexa devido aos rigorosos requisitos funcionais e estruturais.

• Precisão do canal interno:Mesmo pequenos desvios podem perturbar a dinâmica do fluxo hidráulico.
• Prevenção de vazamentos:As superfícies de vedação devem manter planicidade e acabamento perfeitos.
• Remoção de cavacos:Passagens internas profundas dificultam a limpeza após a usinagem.
• Deformação Térmica:O calor gerado durante a usinagem pode afetar a estabilidade dimensional.

4. Materiais Utilizados na Usinagem de Manifolds

A seleção de materiais desempenha um papel vital no desempenho, durabilidade e eficiência de custos.

• Ligas de alumínio:Leve e resistente à corrosão, amplamente utilizado em sistemas hidráulicos móveis.
• Aço carbono:Alta resistência para aplicações industriais pesadas.
• Aço inoxidável:Excelente resistência à corrosão para ambientes agressivos.

5. Requisitos de precisão e tolerância

Os coletores hidráulicos exigem tolerâncias extremamente restritas, muitas vezes dentro de mícrons. A rugosidade da superfície, a perpendicularidade e a concentricidade afetam diretamente a vedação hidráulica e a eficiência do fluxo.

Os fabricantes usam centros de usinagem CNC avançados com controle multieixos para garantir repetibilidade e consistência de precisão em lotes de produção.

6. Visão Geral das Técnicas de Usinagem

7. Controle e testes de qualidade

A garantia de qualidade é essencial na produção de coletores hidráulicos. Os fabricantes implementam procedimentos de inspeção rigorosos:

• Inspeção de máquina de medição por coordenadas 3D (CMM)
• Teste de vazamento de pressão
• Análise de rugosidade superficial
• Verificação do caminho de fluxo

Cada coletor deve passar por testes de pressão e vedação para garantir uma operação segura sob condições extremas.

8. Aplicações Industriais

Os coletores hidráulicos são usados ​​em uma ampla variedade de indústrias onde o controle da potência dos fluidos é essencial.

• Máquinas de construção (escavadeiras, carregadeiras)
• Sistemas de automação industrial
• Sistemas de controle hidráulico aeroespacial
• Equipamentos marítimos e offshore
• Sistemas de energia e geração de energia

9. Suporte de fabricação profissional da Difon

A usinagem de coletores hidráulicos de alta qualidade requer não apenas equipamentos avançados, mas também profundo conhecimento de engenharia.Difoné especializada em soluções de usinagem CNC de precisão para sistemas hidráulicos, fornecendo projetos de coletores personalizados adaptados a requisitos industriais complexos.

Do desenvolvimento do protótipo à produção em massa, a Difon garante controle dimensional rigoroso, design de fluxo otimizado e desempenho de vedação confiável. Cada produto passa por inspeção rigorosa para atender ambientes operacionais exigentes.

Se você procura desempenho estável, risco reduzido de vazamento e soluções hidráulicas de alta eficiência, a Difon pode apoiar seu projeto com recursos de fabricação ponta a ponta.Contate-noshoje para discutir seus requisitos de usinagem de coletores hidráulicos.

10. Perguntas frequentes

Q1: Qual é o objetivo principal de um coletor hidráulico?
Um coletor hidráulico direciona e controla o fluxo de fluido dentro de um sistema hidráulico, substituindo diversas mangueiras externas e reduzindo os riscos de vazamento.

Q2: Por que a precisão da usinagem é tão importante?
Mesmo pequenos desvios podem causar perda de pressão, ineficiência ou falha do sistema devido à dinâmica de fluidos de alta pressão.

Q3: Qual material é melhor para coletores hidráulicos?
Depende dos requisitos da aplicação. O alumínio é comum para sistemas leves, enquanto o aço é usado para ambientes de alta pressão.

Q4: Como os fabricantes garantem que não haja vazamentos?
Através de usinagem de precisão, acabamento superficial e testes de pressão sob condições de trabalho simuladas.

Q5: O Difon pode lidar com designs de coletores personalizados?
Sim. A Difon fornece soluções de usinagem totalmente personalizadas com base nos requisitos do sistema hidráulico do cliente.
