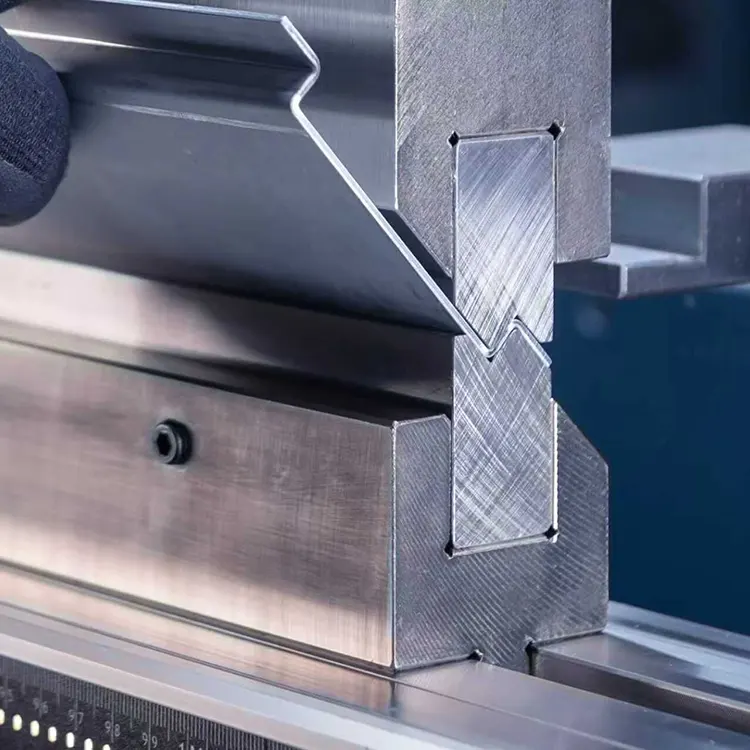

Dobra offset de chapa metálica

Dobra CNC para peças de dobra offset de chapa metálica em máquinas Difon

Fabricantes em setores como gabinetes de equipamentos eletrônicos, armários industriais e estruturas de dispositivos médicos geralmente precisam de peças de chapa metálica com deslocamentos precisos e controlados. Essas peças preenchem lacunas entre superfícies de montagem incompatíveis ou criam espaçamentos estruturados para componentes internos. A Difon Machinery é especializada em serviços de dobra offset de chapas metálicas de precisão que resolvem desafios de alinhamento. Fornecemos soluções de dobra offset personalizadas e semipersonalizadas para aplicações como suportes de suporte eletrônico escalonados, divisórias de gabinete offset, placas de montagem escalonadas para dispositivos médicos e muito mais. Cada peça é feita com tecnologia avançada de dobra CNC para atingir tamanhos exatos de deslocamento e ângulos consistentes. Isso garante que eles se encaixem perfeitamente nas linhas de montagem existentes. Ao fazer parceria com a Difon para suas peças offset, você elimina a necessidade de ajustes manuais ou montagem de múltiplos componentes, agilizando seu processo de produção. Isso resulta em melhor ajuste do produto, funcionalidade e tempos de montagem mais rápidos.

A dobra offset de chapa metálica não é apenas um tipo de dobra padrão – é um processo especializado para corrigir um problema comum de fabricação: alinhar peças com superfícies que não ficam no mesmo plano. Pegue um dispositivo eletrônico: pode ser necessário um suporte que desloque uma placa de circuito 10 mm acima de um chassi de metal para evitar problemas de aquecimento. Um gabinete industrial pode precisar de uma divisória com deslocamento de 5 mm para encaixar uma junta de vedação. Um carrinho médico pode exigir uma placa de montagem com deslocamento de 3 mm para funcionar com o hardware existente. Os serviços de dobra padrão muitas vezes não atendem a esses requisitos precisos. Eles fabricam peças com profundidades ou ângulos de deslocamento inconsistentes que forçam você a fazer ajustes no local – desperdiçando tempo e arriscando danificar as peças. Na fábrica de dobra offset da Difon, não apenas “dobramos peças com offsets”. Projetamos cada deslocamento para atender às suas necessidades específicas de montagem. O processo começa analisando a interação da peça com outros componentes: Que folga você precisa entre as superfícies? O deslocamento manterá o peso ou apenas adicionará espaçamento? O deslocamento precisa estar alinhado com os furos pré-perfurados? Essa abordagem centrada na montagem garante que cada peça offset que entregamos seja ajustada na primeira vez. Sem retrabalho, sem atrasos no seu cronograma de produção.

Nosso serviço de dobra offset de chapas metálicas começa com um fluxo de trabalho trifásico focado na precisão e compatibilidade. O processo começa com uma análise detalhada dos seus requisitos de compensação. A dobra padrão concentra-se apenas nas dimensões da peça, mas a dobra offset de chapa metálica exige que mapeemos todo o contexto de montagem da peça. Por exemplo, se você precisar de um suporte deslocado para um rack de servidor de 19 polegadas, nossa equipe de engenharia primeiro verifica o tamanho interno do rack, quanto peso o suporte suportará e onde estão os furos de montagem existentes. Em seguida, usamos um software CAD 2D para fazer um “plano de deslocamento”. Isso não apenas lista o comprimento, a largura e a profundidade do deslocamento da peça, mas também marca pontos de referência para alinhamento com outros componentes. O projeto inclui detalhes importantes: “direção de deslocamento”, “tolerância de deslocamento” e “sequência de dobra”. Para peças complexas com vários deslocamentos – como uma divisória de gabinete com deslocamentos verticais e horizontais – fazemos renderizações 3D. Eles mostram como a peça se encaixará na montagem final, para que detectemos problemas de alinhamento antes do início da produção. Esta etapa de mapeamento garante que o processo de dobra deslocada atenda às suas necessidades exclusivas de montagem, não apenas às regras genéricas.

Uma vez concluído o plano de deslocamento, passamos para a dobra CNC multieixos para fazer deslocamentos precisos. Esta fase utiliza nossos equipamentos especializados para garantir precisão. As dobradeiras CNC básicas de 3 eixos lutam com o controle de deslocamento consistente, mas usamos as de 6 eixos. Eles possuem backgauges duplos e sensores de monitoramento de deslocamento em tempo real. Eles nos permitem ajustar duas coisas importantes para a dobra deslocada: “profundidade de deslocamento” e “ângulo de deslocamento”. Digamos que estamos fazendo um suporte de deslocamento vertical de 5 mm em aço laminado a frio com 1,5 mm de espessura. O sistema CNC segue uma sequência clara: primeiro, ele alinha a chapa metálica com o backgauge primário para atingir o primeiro ponto de dobra. Em seguida, ele usa 110 bar de pressão para fazer uma curva de 90° – isso constitui a primeira etapa do deslocamento. Em seguida, o backgauge secundário desloca a folha horizontalmente em 5 mm. Finalmente, utiliza 105 bar de pressão para fazer uma segunda curva de 90°. Isso completa o deslocamento e ambas as superfícies permanecem paralelas dentro de ±0,05 mm. Este controle multieixo elimina o “desvio de deslocamento” – o desvio gradual em profundidade comum em processos de dobra CNC manuais ou básicos.

Após fazer o offset, fazemos testes de compatibilidade de montagem. Esta etapa, um diferencial importante do nosso serviço, baseia-se no entendimento de que a precisão dimensional por si só é insuficiente sem compatibilidade de montagem. Este teste não consiste apenas em verificar tamanhos. Copiamos seu ambiente de montagem real usando peças reais ou réplicas. Por exemplo, se você solicitou suportes deslocados para um dispositivo médico, nós montamos os suportes em uma cópia da estrutura do seu dispositivo. Em seguida, fixamos o componente médico ao qual se destina e verificamos: O deslocamento faz a folga de 8 mm necessária entre a estrutura e o braço? Você consegue fixar o componente sem forçá-lo ou desalinhar o suporte? Os furos pré-perfurados no suporte se alinham com os furos na estrutura? Se encontrarmos algum desalinhamento – mesmo que seja tão pequeno quanto 0,1 mm – ajustamos as configurações de dobra CNC para o restante do lote. Talvez ajuste a posição do backgauge ou a pressão de flexão. Essa validação no mundo real garante que suas peças offset não sejam apenas dimensionalmente precisas, mas também otimizadas para integração imediata.

A garantia de qualidade para peças offset é construída em torno de três atributos críticos. Nós nos concentramos em três coisas principais: profundidade de deslocamento consistente, paralelismo entre superfícies de deslocamento e alinhamento com pontos de referência de montagem. Para cada peça, usamos um medidor de distância a laser para verificar a profundidade do deslocamento em três pontos. Garantimos que a variação na peça não seja superior a ± 0,05 mm. Para verificar o paralelismo, usamos um medidor de planicidade de precisão para comparar as duas superfícies deslocadas. Rejeitamos qualquer peça onde a folga entre as superfícies seja superior a 0,08 mm. Para verificações de alinhamento, usamos CMM para mapear a posição de furos ou entalhes pré-perfurados em relação ao deslocamento. Garantimos que eles correspondam ao seu projeto dentro de ± 0,1 mm. Cada peça que passa nessas verificações recebe um número de série exclusivo. Isso está vinculado aos seus dados de produção para rastreabilidade total. Isto é essencial para indústrias regulamentadas, como dispositivos médicos e aeroespacial, onde a rastreabilidade e conformidade totais são obrigatórias.

O principal diferencial da Difon reside no nosso compromisso com a inovação focada na montagem. Sabemos que as necessidades de compensação mudam frequentemente à medida que o design do seu produto evolui. Por isso oferecemos “reconfiguração rápida” para projetos em andamento. Se você precisar alterar um deslocamento de 10 mm para 12 mm no meio da produção, nossas máquinas CNC podem alterar as configurações em menos de 10 minutos. Máquinas básicas levam mais de 30 minutos – isso reduz muito o tempo de inatividade. Também damos conselhos sobre “otimização de compensação”. Se o seu projeto inicial precisar de um deslocamento complexo e de várias etapas que custa muito caro, nossos engenheiros podem sugerir formatos de deslocamento mais simples. Por exemplo, no mês passado, um cliente solicitou um suporte com três deslocamentos separados de 5 mm. Nós o redesenhamos para um único deslocamento de 15 mm com recursos escalonados. Isso reduziu o tempo de produção em 25%, mantendo total compatibilidade com sua montagem.

A Difon Machinery faz parceria com você para resolver desafios de montagem, entregando mais do que apenas peças – oferecemos integração perfeita. Nós nos concentramos no alinhamento de montagem, precisão CNC multieixos, testes no mundo real e suporte flexível. Cada peça offset que fabricamos se adapta perfeitamente ao seu processo de produção. Isso economiza tempo, reduz desperdícios e torna seu produto mais confiável. Se você estiver construindo gabinetes eletrônicos, gabinetes industriais ou dispositivos médicos, estamos prontos para transformar suas necessidades de offset em peças prontas para montagem de alta qualidade. Pronto para discutir como nossa experiência em dobra offset pode beneficiar seu projeto? Pedir uma peça de amostra? Venha conhecer nossa fábrica? Entre em contato com nossa equipe. Veja você mesmo como nosso processo transforma chapas metálicas em componentes de precisão que melhoram o desempenho e a confiabilidade de seus produtos
