Corte a laser de tubo

Serviço de corte a laser de tubo personalizado na Difon Machinery

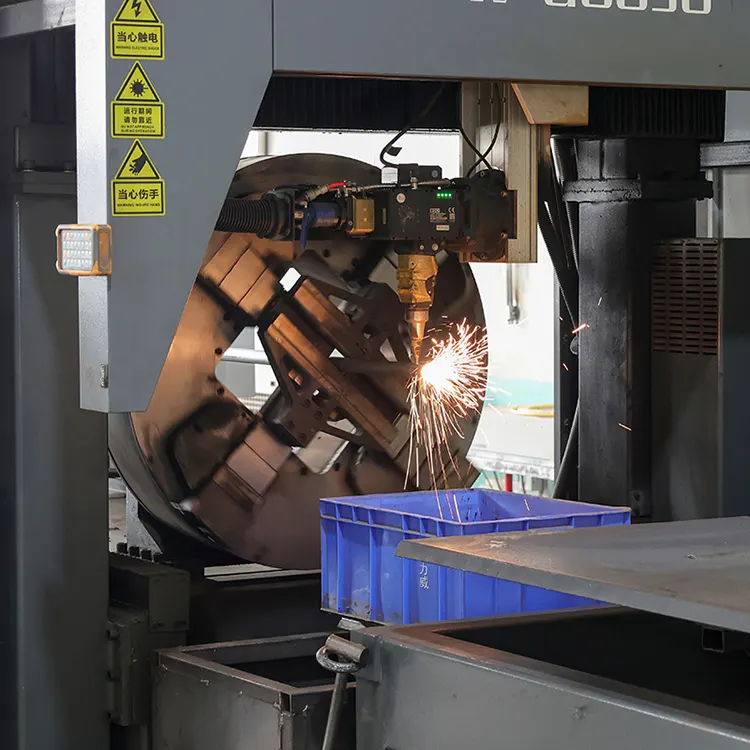

Os métodos de corte convencionais muitas vezes ficam aquém desses desafios de precisão. Pegue um tubo de aço carbono de parede espessa com 360 mm de diâmetro, você vê isso muito em máquinas pesadas. Ele precisa de potência de laser suficiente para atravessar as paredes grossas sem deformar com o calor. Pouca energia e o corte não está completo; muito calor e o tubo perde sua forma redonda. Enquanto isso, um tubo de alumínio de 20 mm de diâmetro para móveis exige extrema precisão, onde mesmo uma variação de 0,5 mm de comprimento em centenas de unidades pode resultar em pernas de cadeira bambas. Da mesma forma, os tubos para sistemas de fluidos requerem extremidades chanfradas para fazer soldas firmes. Apenas 1° desligado e vazamento de fluido. Muitas lojas usam máquinas de corte manuais ou de três eixos para tubos. Isso muitas vezes força comprometimentos na qualidade, como ângulos de chanfro limitados, cortes de diâmetro inconsistentes ou rebarbas visíveis dentro do tubo. Mas nosso trabalho personalizado de corte a laser de tubo Difon resolve esses problemas. O laser de 6.000 W tem potência suficiente para cortar tubos grossos de 360 ​​​​mm. O sistema de cinco eixos permite ajustar facilmente os chanfros. E nossos mandris de alta precisão mantêm o tubo girando uniformemente durante o corte, garantindo cortes perfeitamente circulares sem deformação. O coração do nosso serviço personalizado de corte a laser de tubo Difon é o nosso cortador de tubos com ranhura de cinco eixos de 6000 W. Nós o ajustamos especificamente para tubos de 20 mm a 360 mm de diâmetro. Os cortadores de tubo de três eixos padrão só podem fazer cortes retos simples ou chanfros de ângulo fixo. Mas nossa máquina de cinco eixos possui dois eixos rotacionais que funcionam com os eixos lineares X, Y, Z. Isso permite que a cabeça do laser se incline de 0° a 60°, para que possamos fazer chanfros complexos, como chanfros em V, chanfros em U e chanfros compostos. Estes são essenciais para soldas fortes em máquinas de engenharia. O módulo laser de fibra de 6.000 W é outra vantagem crítica. Ele produz um feixe de laser focado com energia suficiente para cortar tubos de aço carbono de 360 ​​mm de diâmetro a 0,8–1,2 metros por minuto. Ele também lida com tubos finos de alumínio de 20 mm a 3–5 metros por minuto, evitando danos causados ​​pelo calor na superfície interna. Nosso sistema de mandril de alta precisão também ajuda: cada mandril possui três pinças de mandíbula com pressão ajustável. Dessa forma, não esmagamos os tubos finos nem deixamos os grossos escorregarem. A rotação acionada por servo mantém a precisão da coaxialidade de ± 0,02 mm para que o tubo gire suavemente, sem oscilação, garantindo que o laser corte ao longo de um caminho circular quase perfeito.

Para garantir que nosso serviço de corte a laser de tubo Difon funcione para diferentes indústrias, nossos processos são calibrados com precisão para todos os tipos de materiais de tubo - cada um age de maneira diferente quando cortado. Por exemplo, os tubos de aço carbono precisam de mais potência do laser para derreter através do seu alto ponto de fusão. Os tubos de alumínio precisam de menos energia e gás nitrogênio para impedir a ferrugem. Nossa equipe criou configurações específicas para materiais – nós as anotamos em um guia de referência e as ajustamos para cada projeto.

Alcançar resultados ideais requer parâmetros adaptados a cada material. A tabela abaixo detalha nossas capacidades padrão, garantindo cortes de alta qualidade em uma ampla gama de materiais tubulares:

Nosso corte a laser de tubo Difon personalizado também inclui um processo de ajuste do projeto ao corte. Isso garante que suas peças de tubo se encaixem perfeitamente em sua linha de montagem – muitas oficinas pulam essa etapa, mas isso economiza tempo e desperdício. Quando você envia seus arquivos de projeto CAD, nossos engenheiros primeiro analisam o projeto para detectar possíveis problemas de corte. Por exemplo, se um tubo de aço inoxidável de 200 mm precisar de um recorte perto da extremidade, podemos alterar o caminho de corte para começar pelo interior do tubo, para evitar que o tubo se deforme. Em seguida, usamos um software de simulação de corte de tubos para testar o processo. O software modela a rotação do tubo, o movimento da cabeça do laser e como o calor se espalha. Ele sinaliza problemas como possível empenamento ou remoção irregular de material. Assim que a simulação for verificada, fazemos um “teste de primeira peça”: cortamos um tubo de amostra, medimos seu tamanho, verificamos o ângulo de chanfro e testamos como ele se ajusta às suas peças. Somente quando a amostra passa por todas essas verificações é que iniciamos a produção em lote. Essa etapa rigorosa garante que cada tubo do seu pedido corresponda ao seu projeto.

As verificações de qualidade para o corte a laser de tubos Difon vão além de apenas medir o tamanho – corrigimos problemas que só acontecem com tubos. Ele pode reter detritos e obstruir os sistemas de fluidos. Percebemos isso deslizando um endoscópio industrial no tubo para verificar as paredes internas. Além disso, para tubos chanfrados, fazemos um “teste de solda”: soldamos um tubo de amostra a um flange correspondente e testamos a resistência da solda com uma máquina de tração. Isso garante que o ângulo de chanfro e a qualidade do corte permitam fazer juntas fortes e sem vazamentos. Para grandes lotes, usamos SPC. Pegamos 5% do lote em intervalos regulares, medimos itens importantes como diâmetro, ângulo de chanfro, quão suave é a borda de corte e plotamos os dados em gráficos para manter a consistência. Se observarmos uma mudança – como o ângulo de chanfro diminuindo um pouco – ajustamos a máquina imediatamente. Nenhum tubo ruim é enviado para você.

A diferença está em uma parceria que vai além da entrega. Fornecemos suporte integrado para garantir que os tubos cortados funcionem perfeitamente em seu ambiente de produção. Por exemplo, se você precisar que seus tubos sejam rebarbados ou revestidos após o corte, podemos trabalhar com parceiros confiáveis ​​para economizar seu tempo. Para total rastreabilidade e garantia de qualidade, cada pedido inclui documentação detalhada: um “relatório de corte” com números de lote de material, configurações da máquina, resultados de inspeção e um código de rastreabilidade. Você pode consultar o histórico de produção do tubo a qualquer momento em nosso banco de dados. Para clientes que fazem pedidos regularmente, armazenamos seus arquivos e configurações de design em um banco de dados dedicado. Isso nos permite iniciar a produção dentro de 48 horas após seu pedido – reduzindo muito o prazo de entrega. Você mantém acesso à nossa equipe técnica após a entrega para orientação sobre parâmetros de soldagem, prevenção de corrosão e muito mais.

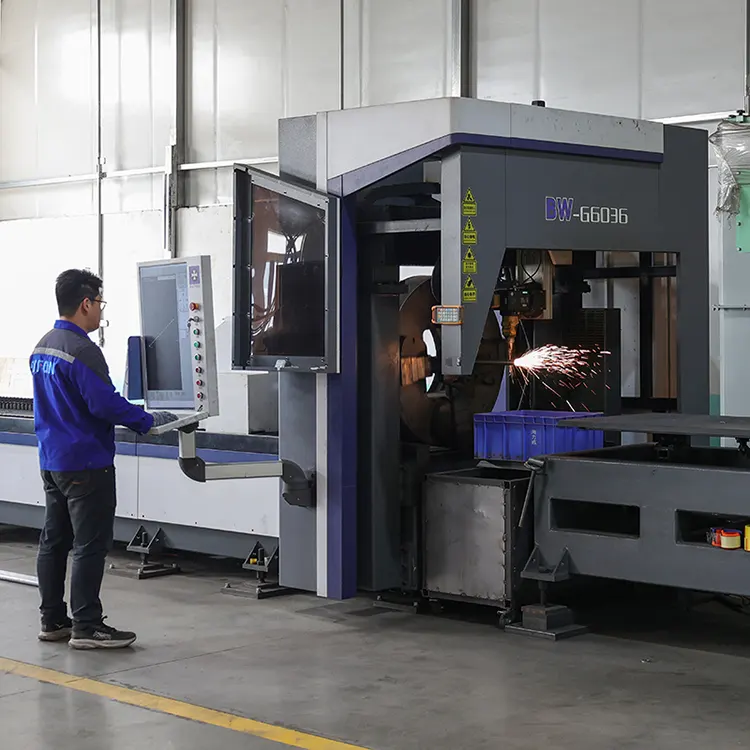

Na Difon Machinery Co., Ltd., acreditamos que o corte a laser de tubo Difon personalizado deve ser mais do que apenas cortar tubos. Deve ser uma solução que facilite sua produção, reduza custos e melhore a qualidade do produto final. Nosso cortador de tubos com ranhura de cinco eixos de 6.000 W, mandris de alta precisão, conhecimento de materiais e verificações de qualidade rigorosas nos permitem atender até mesmo às necessidades de corte de tubos mais complicadas, desde tubos de alumínio para móveis de 20 mm até tubos hidráulicos de aço carbono de 360 ​​mm. Esteja você projetando uma nova linha de produtos ou aumentando a produção, estamos prontos para ser seu parceiro confiável para corte a laser de tubos. Entre em contato com nossa equipe hoje para conversar sobre suas necessidades de peças de tubo, solicitar uma amostra de corte de seu projeto ou agendar uma visita às nossas instalações. Você pode ver nosso cortador de tubos ranhurados de cinco eixos de 6000 W em ação e aprender como podemos adaptar nosso trabalho ao seu setor.
